| voxeljet, Friedberg bei Augsburg, März 2020
Als Zulieferer für die Automobilindustrie sehen sich viele Gießereien durch das aktuelle Wachstum der E-Mobilität in ihrer Existenz bedroht. Denn der Bedarf an Gussteilen für ein elektrisch betriebenes Fahrzeug ist deutlich geringer, als bei einem konventionellen Verbrennungsmotor. Der Experte für industrielle 3D-Druckssysteme voxeljet gibt nun aber mit einer Case Study in China Entwarnung. Denn die additive Fertigung von Gussformen mit anschließendem Abguss hält nun auch Einzug in die Produktion von Komponenten für die Elektromobilität. Besonders die innovative Forschungs- und Entwicklungsabteilung der Asia-Pacific Division unter der Leitung von Tianshi Jin, Managing Director voxeljet China, hat bereits bei einem wichtigen Kunden Erfahrungen auf dem Gebiet des industriellen 3D-Drucks für Sandformen sammeln können. Um die Leistung ihres Elektromotors zu verbessern, wandte sich der Kunde der chinesischen Gießerei MeiMai Fastcast Suzhou Co. LTD an voxeljet. Die Aufgabenstellung: Die erste Generation des Elektromotors war den Ansprüchen verschiedener PKW nicht gerecht geworden. Lichi Wu Projektmanager bei MeiMai Suzhou: „Wir mussten schnell erheblich besser werden und dafür zahlreiche Varianten des E-Motorgehäuses testen. Doch die herkömmlichen Produktionsverfahren für Gussformen sind extrem zeitraubend. Zum Glück stießen wir auf das 3D-Druckverfahren von voxeljet für Gussformen.“ voxeljet-3D-Druck für Flexibilität und Zeitersparnis
„Flexibilität und Zeitersparnis waren die kritischen Faktoren, wegen denen MeiMai Suzhou auf uns zukam“, erinnert sich Tianshi von voxeljet. „Denn die konventionelle Fertigung der Gehäuseteile für die Prototypen der elektrischen Automotoren nahm einfach zu viel Zeit in Anspruch.“ Die Umsetzung verschiedener Designiterationen und nachgelagerter Änderungen an den Teilen konnte MeiMai Suzhou mit dem 3D-Druck extrem schnell durchführen und das Projekt sogar noch vor der gesetzten Deadline abschließen. Inklusive einer vollständigen Datenerstellung der unterschiedlichen Bauteile. Kosteneffizienz, Reduktion der Ausschussquote, geringeres Risiko bei Formenrevisionen
Weitere Vorteile des 3D-Druckverfahrens, die MeiMai Suzhou beobachten konnte, waren neben der raschen Fertigung der Gussformen auch die Kosteneffizienz bei kleinen Losgrößen. Denn die 3D-gedruckten Sandformen lassen sich in kleiner Stückzahl vergleichsweise günstig, da werkzeuglos, herstellen. Außerdem sorgen die hochpräzisen industriellen 3D-Druckssysteme dank ihrer zuverlässigen Funktionsweise für eine optimierte Ausschussquote. So können Gießereiingenieure und Formenbauer das Risiko für Formenrevisionen reduzieren. Denn eine fehlerhafte Sandform muss händisch nachgearbeitet werden, im schlimmsten Falle sind Anpassungen am Werkzeug oder gar die Herstellung eines neuen Werkzeuges vonnöten. Das wiederum kostet nicht nur vielkostbare Zeit, sondern vor allem auch Geld. voxeljet-3D-Druckssysteme kennen dieses Risiko nicht, schließlich entstehen die Formen werkzeuglos. „Die Produktion verschiedener Motortypen kann durch den industriellen 3D-Druck deutlich schneller erfolgen“, sagt Wu. „Durch den schnellen und werkzeuglosen Formenbau können beispielsweise sowohl Prototypen von Motortyp A als auch -typ B gleichzeitig installiert und getestet werden und dann der leistungsstärkere oder effizientere für die Massenproduktion ausgewählt werden.“ Vorteile und zukünftige Potenziale für den 3D-Druck
Der Einsatz von industriellem 3D-Druck ist aber nicht nur für Elektromotorengehäuse denkbar. Die chinesische Gießerei MeiMai Suzhou experimentiert bereits mit der Fertigung von Sandformen für Retardergehäuse, Reglergehäuse, diverse Halterungen, Hilfsrahmen und viele andere Bauteile, die eine elementare Rolle in der E-Mobilität spielen. Lichi Wu gibt sich erwartungsfroh: „Das Verfahren erleichtert den Bau von Prototypen und die Weiterentwicklung der zukünftigen Mobilität dramatisch.“ voxeljet-3D-Druck ermöglicht Bauteiloptimierung: von der Topologie über Haltbarkeit und Leistung bis hin zu Gewichtseinsparungen
Neben der raschen Realisierung der Motorenteile konnte MeiMai Suzhou durch geschickte Optimierung der Bauformen sogar die Motorleistung steigern. „Auch die Haltbarkeit der Bauteile lässt sich beeinflussen. Als nächsten Schritt bei der Gehäuseentwicklung werden wir noch die Gewichtseinsparung durch Topologieanpassungen wie Lage und Höhe der äußeren Verstärkungsrippen in Angriff nehmen“, freut sich Tianshi. „Die E-Mobilität ist Dank des voxeljet-3D-Drucks also eine echte Chance für Gießereien!“ Über voxeljet
voxeljet ist ein führender Anbieter von großformatigen Hochgeschwindigkeits-3D-Druckern und On-Demand-Dienstleistungen für Industrie- und Gewerbekunden. Die 3D-Drucker des Unternehmens nutzen eine pulverbasierte, additive Fertigungstechnologie, welche die Herstellung von hochkomplexen Bauteile aus verschiedenen Materialien ermöglicht. Die verwendeten Materialsätze basieren auf Partikelmaterial und proprietären, chemischen Bindemitteln. Das Unternehmen bietet seine 3D-Drucker und On-Demand-Bauteile für Industrie- und Gewerbekunden in den Bereichen Automobil, Luft- und Raumfahrt, Film und Unterhaltung, Kunst und Architektur, Maschinenbau und Konsumgüter an. Weitere Informationen finden Sie unter www.voxeljet.com.
---
Ca. 4.720 Zeichen, inkl. Leerzeichen, ohne Abbinder.
Der Abdruck bzw. die Verwendung ist honorarfrei. Wir freuen uns über die Zusendung eines Belegexemplars.
Zum voxeljet-Pressecenter
Press contact:
voxeljet AG
Frederik von Saldern
(Marketing/PR)
Paul-Lenz-Straße 1a
D-86316 Friedberg
Tel: 0821-7483-447
frederik.vonsaldern@voxeljet.de
www.voxeljet.de | Bildmaterial:
Originalbild downloaden | Bild 300px breit

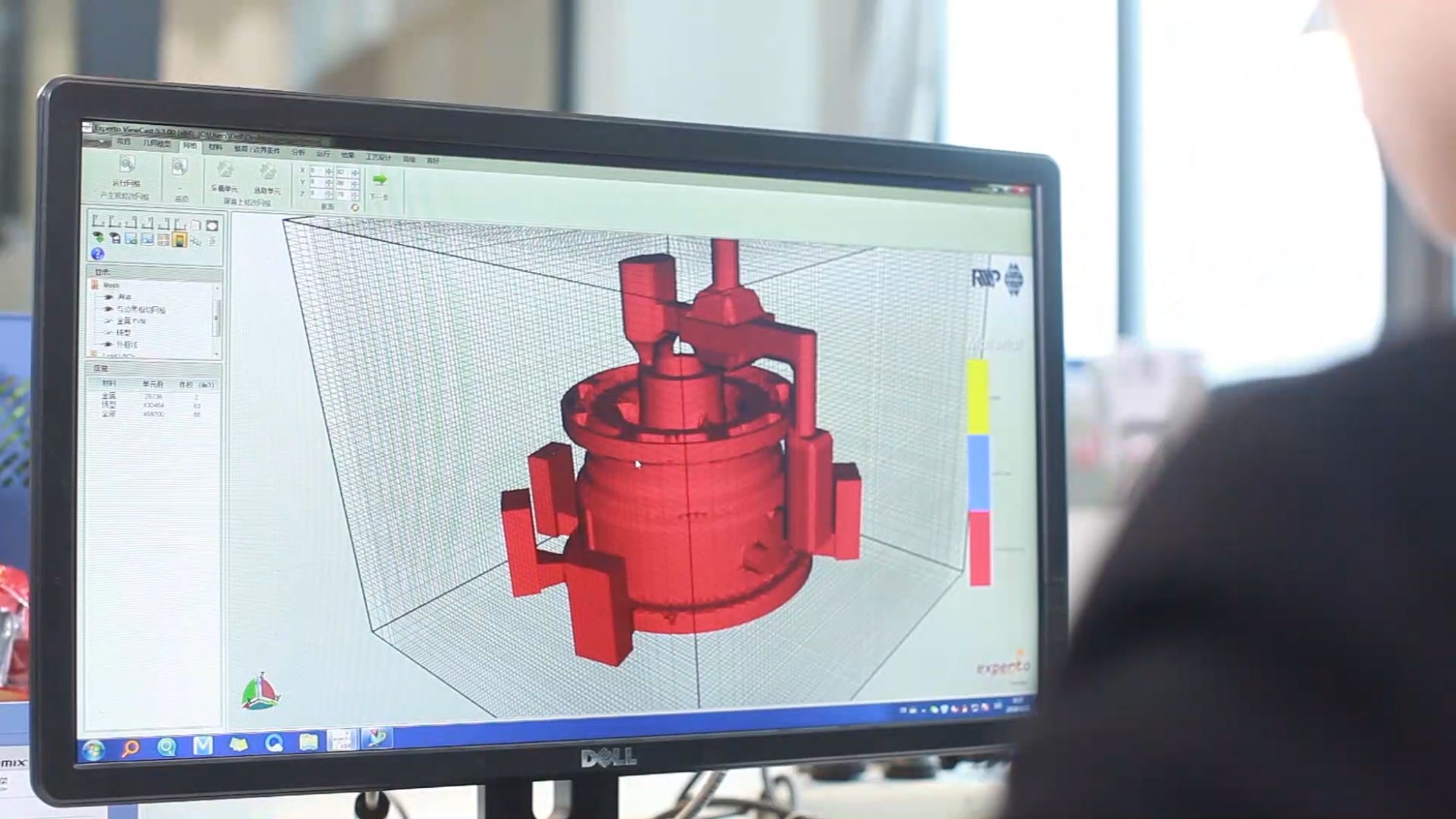

Aufbereitung der CAD-Daten für die Erstellung der Sandformen mit dem voxeljet 3D-Drucksystem.
Originalbild downloaden | Bild 300px breit

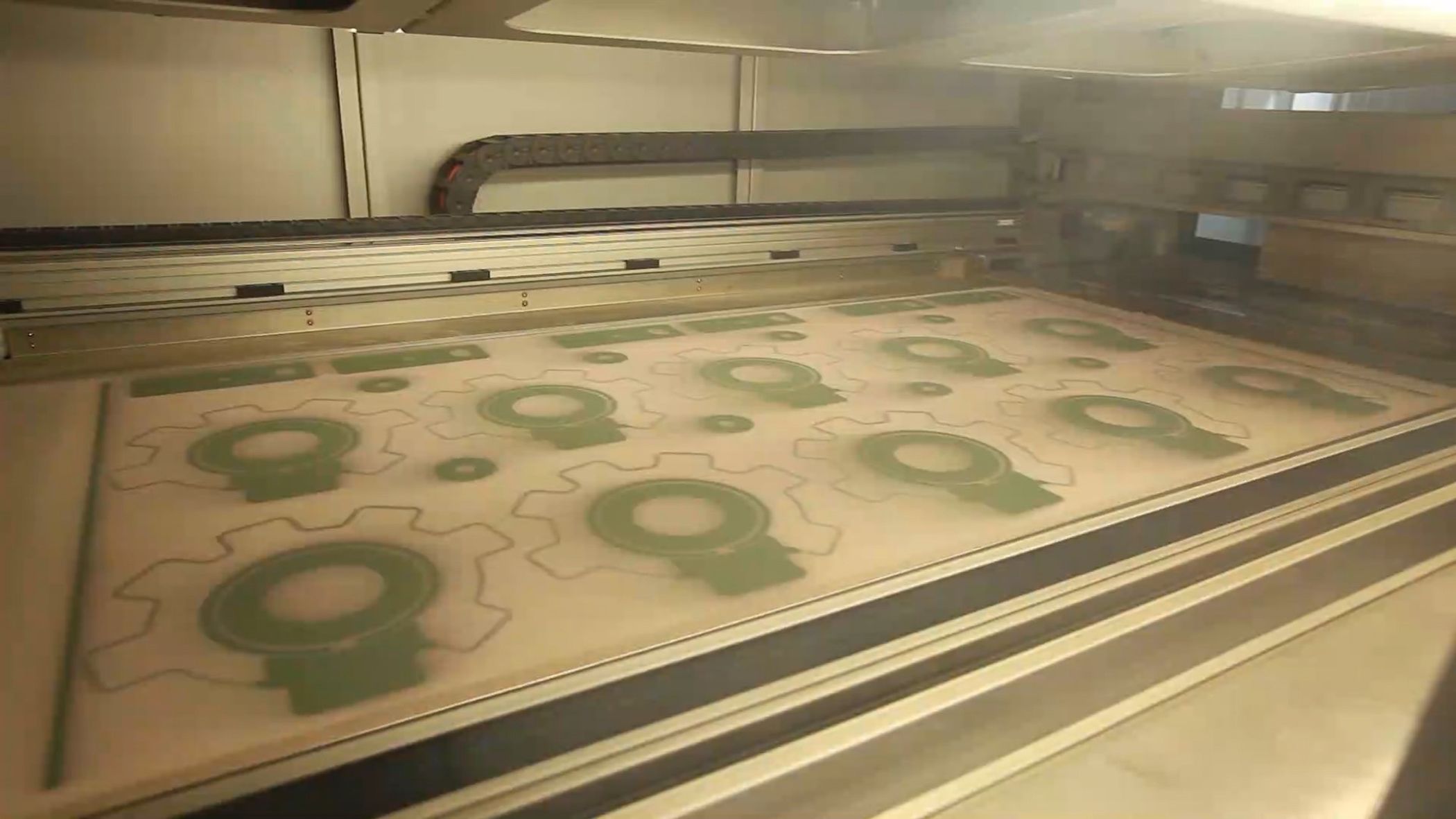

Die 3D-gedruckten Sandformen in einer VX2000 Jobbox. Die VX2000 ist das zweitgrößte 3D-Drucksystem aus dem Hause voxeljet.
Originalbild downloaden | Bild 300px breit

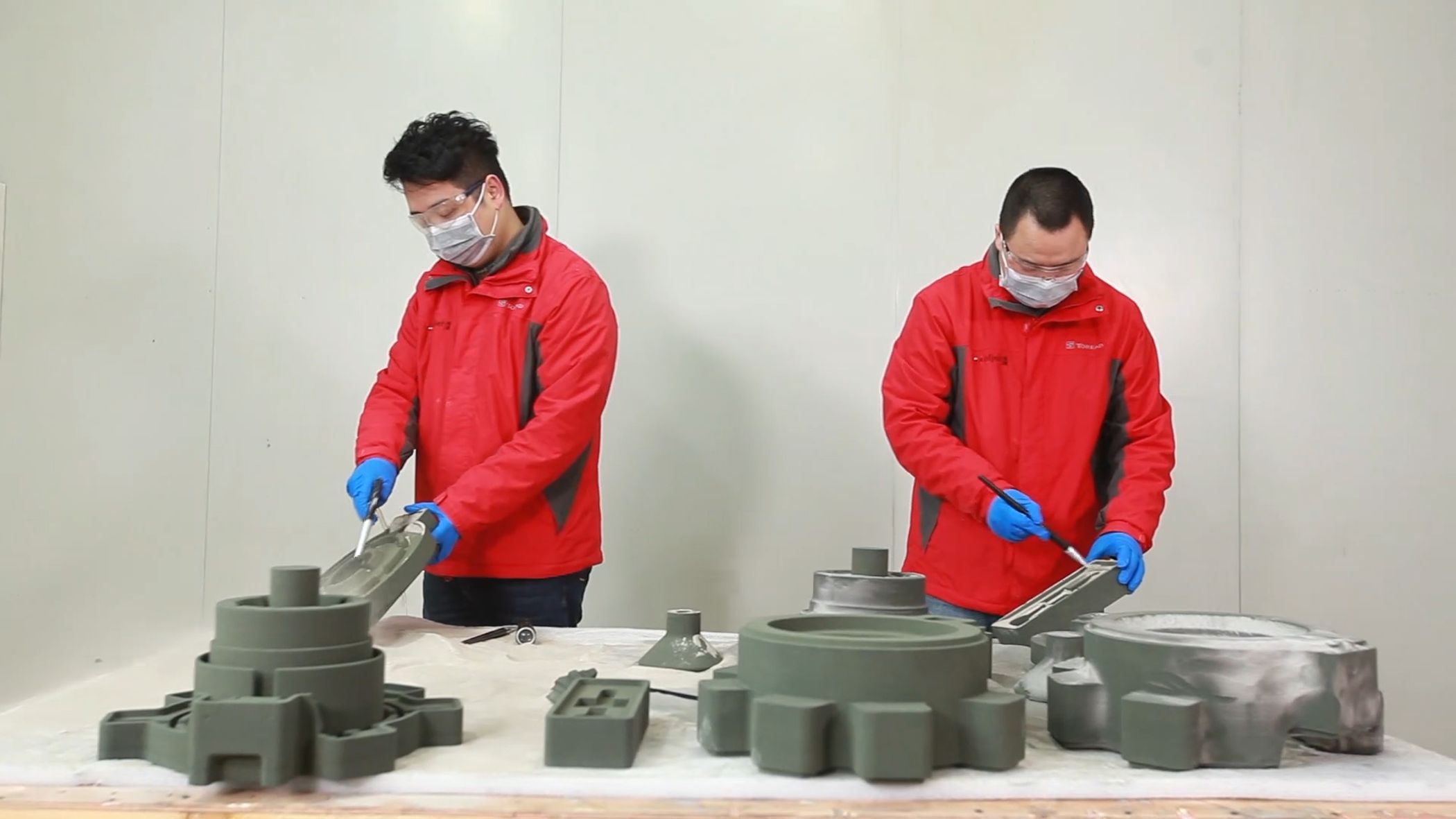

Die Gussformenbauer entfernen losen Sand von den Sandformen.
Originalbild downloaden | Bild 300px breit

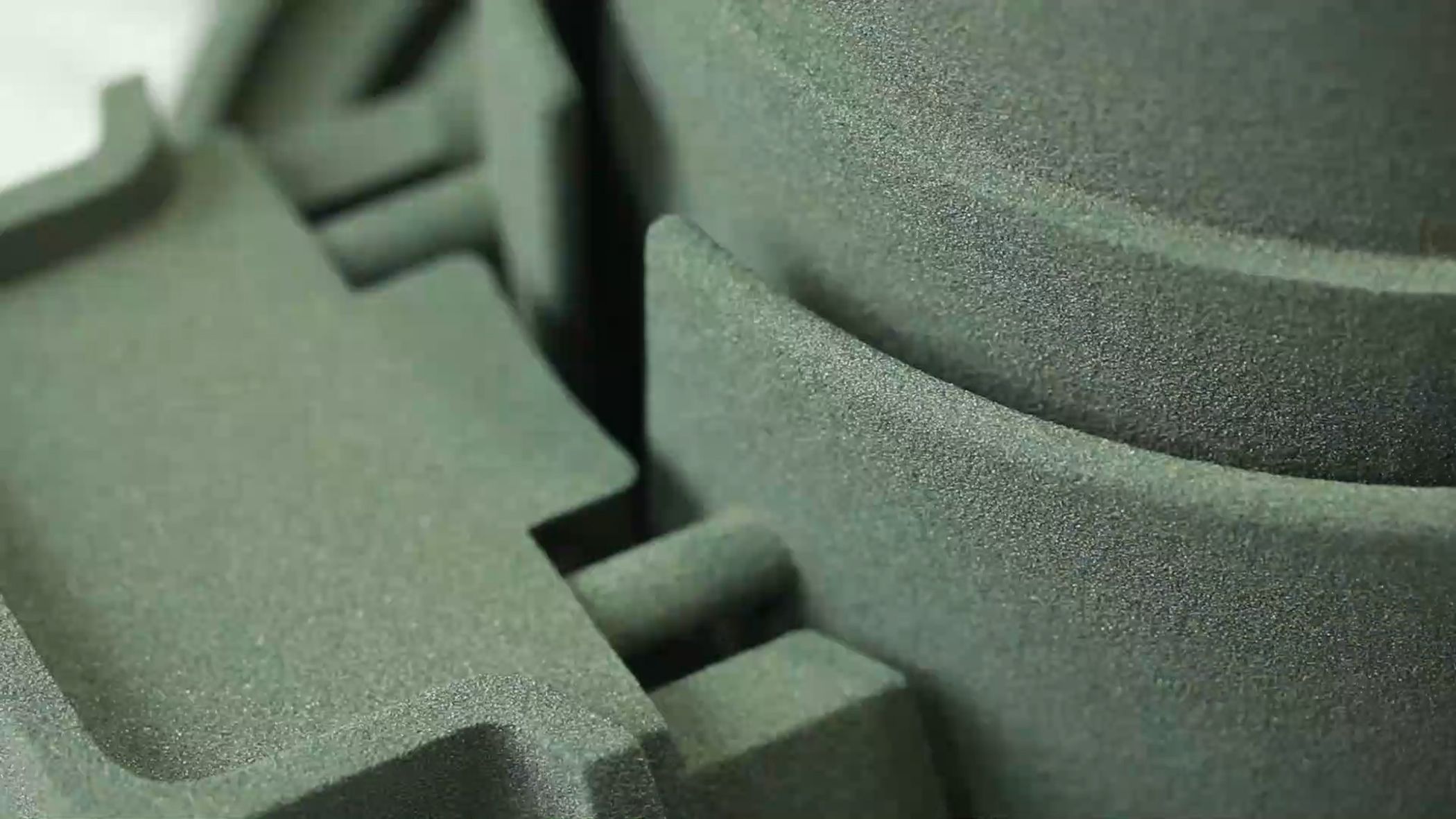

Die 3D-gedruckte Sandform. Die Formen für das Motorgehäuse wurden aus den gießereiüblichen Materialien
Quarzsand und Furanharz hergestellt.
Originalbild downloaden | Bild 300px breit

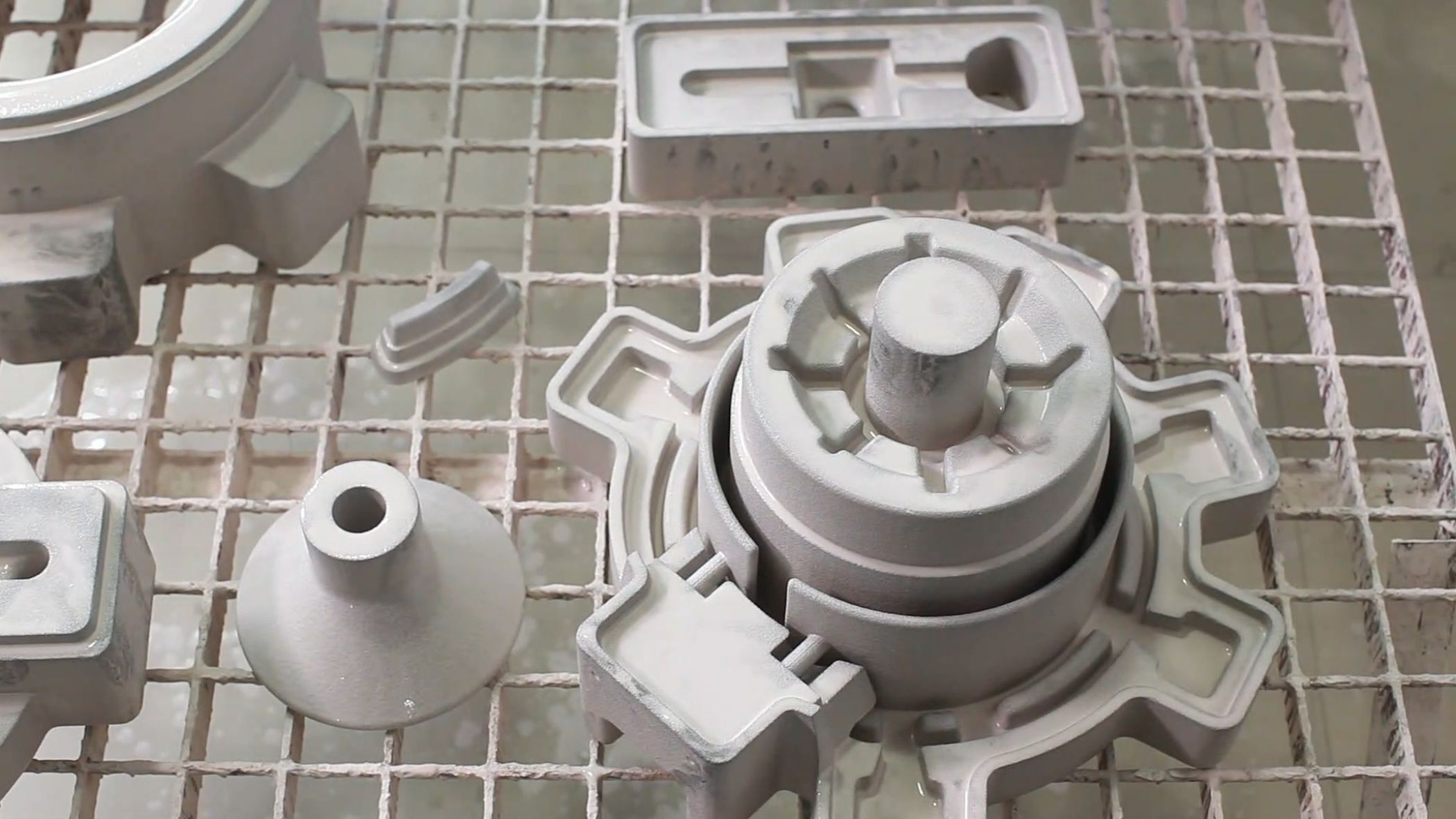

Um das Bauteil vor Gussfehlern zu schützen, werden die gedruckten Sandformen mit einer keramischen Schlichte infiltriert.
Originalbild downloaden | Bild 300px breit

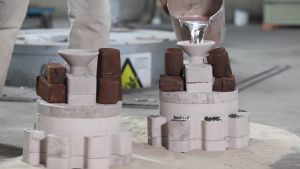

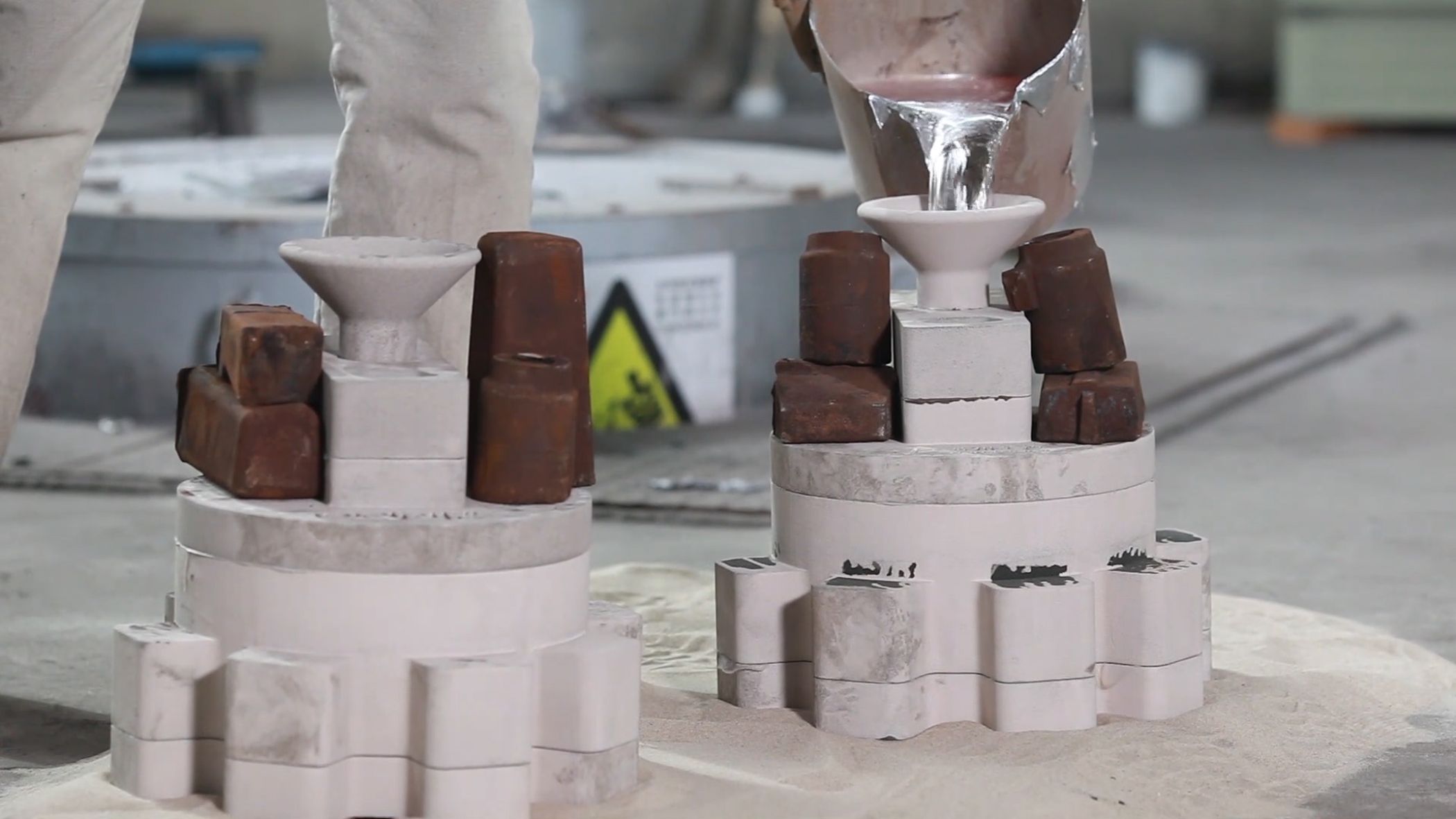

Die Motorengehäuse werden aus Aluminium gegossen.
Originalbild downloaden | Bild 300px breit

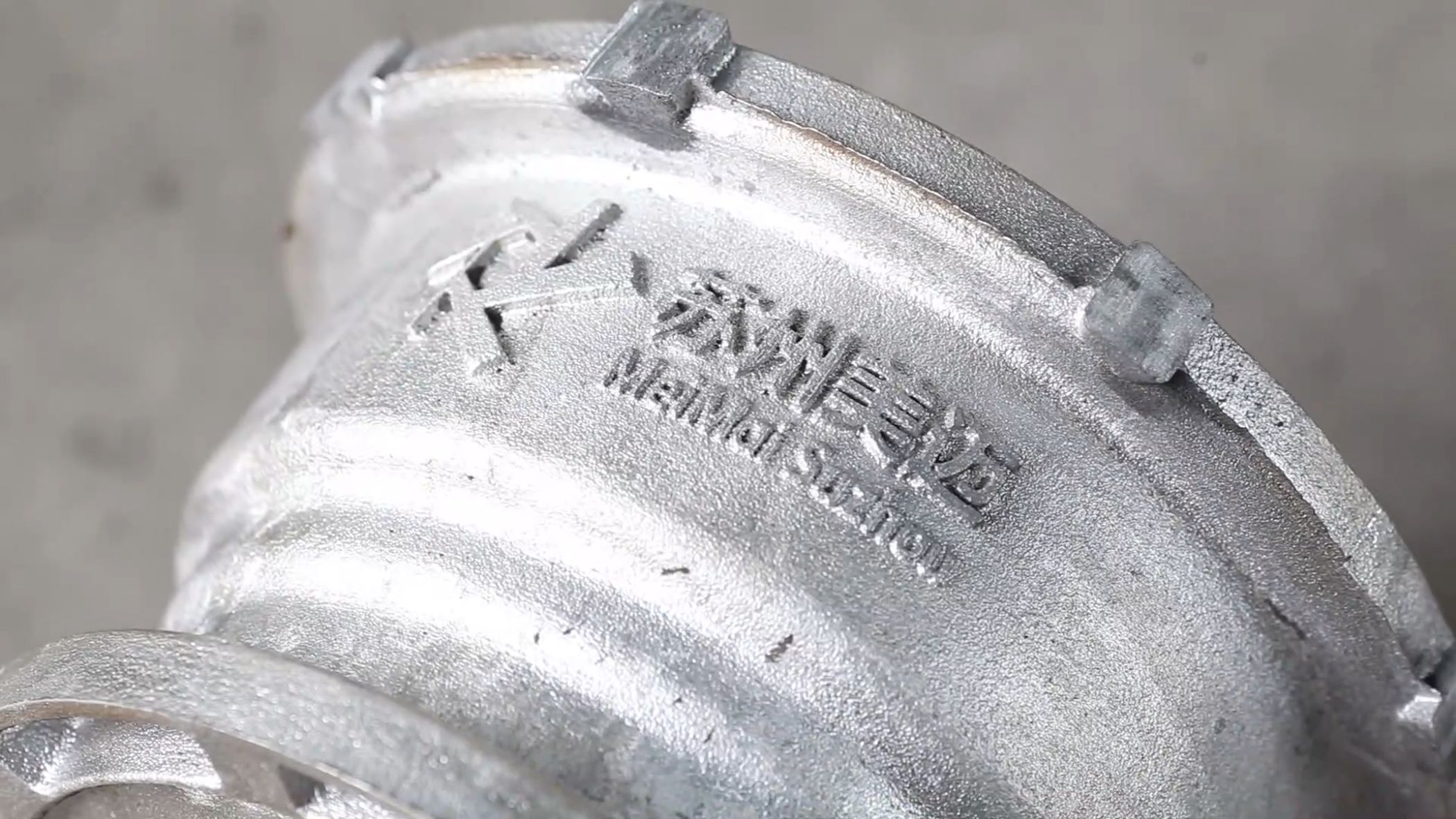

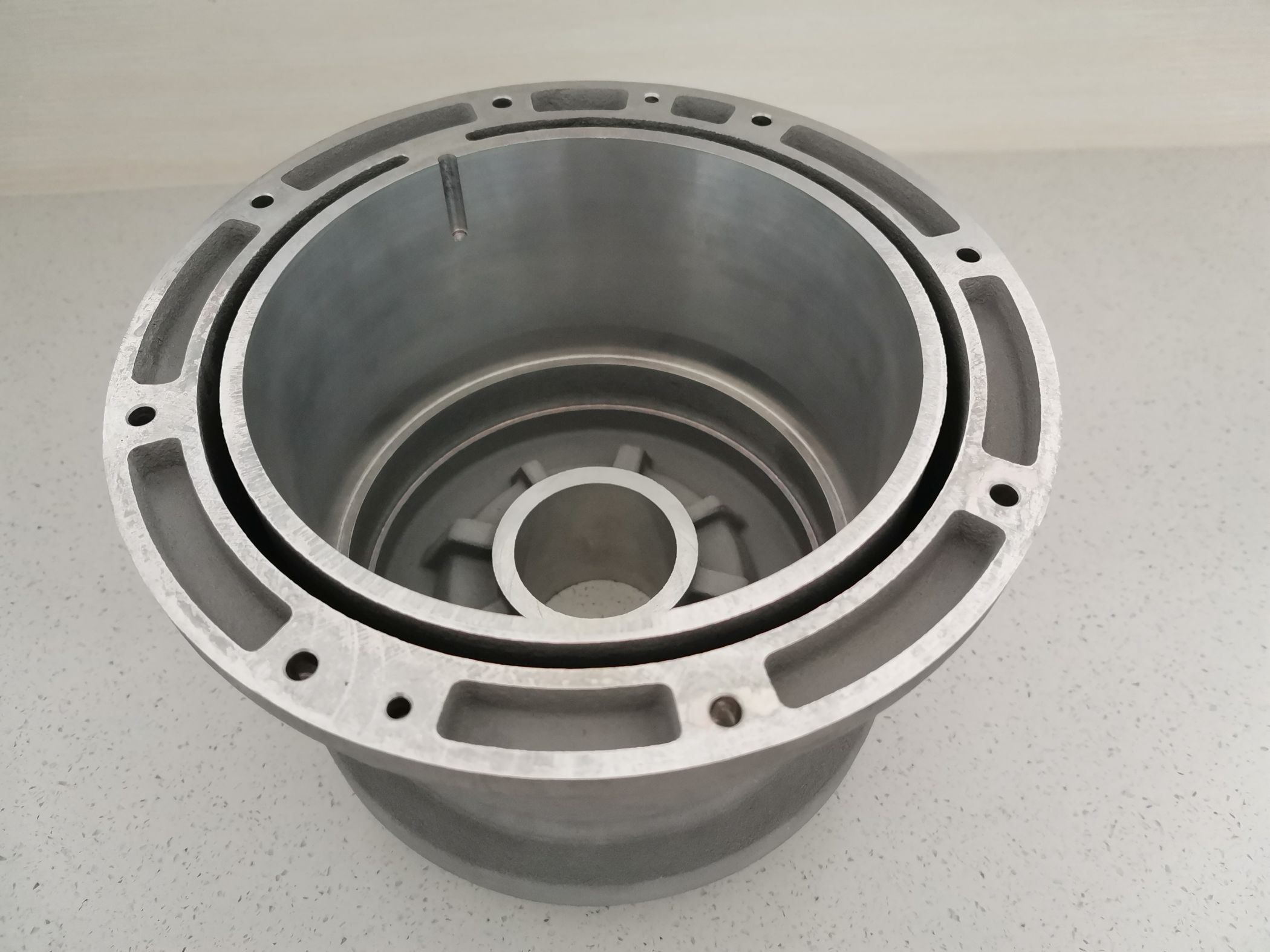

Das Endprodukt: gegossene Aluminium-Motorengehäuse für die Elektromobilität.
Originalbild downloaden | Bild 300px breit
Chinesische Gießerei MeiMai Fastcast Suzhou: stolz auf die mit 3D-gedruckten Sandformen hergestellten Bauteile. Zur Weiterentwicklung der E-Motoren profitiert die Gießerei insbesondere vom Zeitvorteil, die der 3D-Druck Anwendern bietet.
